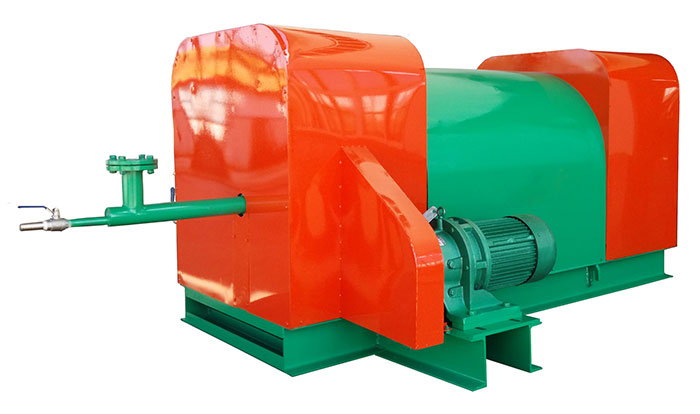

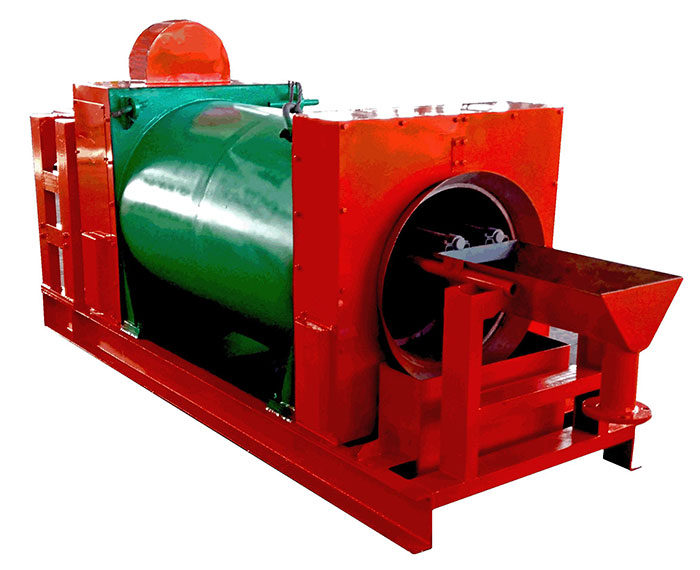

內筒磁選原理：
內磁磁選設備是指設備磁場分布在設備內部形成需要的磁場分布，依據物料的磁性物理狀態，設計相應的磁場分布曲線，根據物料的走向情況，安排不同的磁區場強，以形成物料能在合理的磁場分布曲線空間進行有效選制，達到預設的鐵磁分選的目的。
內筒磁選機的特點：
1、入礦品位要求不高，適合各種入礦品位。
2、強弱的磁場分布，可以對磁性物分開漸選，攤薄選別物料，減少物料夾帶。
3、強磁環設計，可以把物料中鐵磁物質牢牢抓住，不跑料，從而提高回收率。
4、根據磁場強弱，可以在同一設備中分出精礦、中礦、尾礦等不同產品，針對性廣。
5、磁場吸力強弱變化，改變對磁性物的作用力，減少筒體磨損，提高筒體的使用壽命。
6、對于礦漿濃度變化適應性強，礦漿濃度在10-50%之間物料均可得到滿意的分選結果。
7、對于物料粒度要求低，0-20MM物料均可以得到滿意的分選結果。
8、對于礦漿中磁性物含量的變化，不敏感。
9、徑向給料軸向出料，物料呈S型鐘擺流動，增加吸附時間和吸附機率。
10、筒體在旋轉過程中產生的離心力使磁性物靠近磁場利于吸附，先別物料在筒體流動中由于重力的原因，也可使重的磁性物靠近磁場，起到磁重聯合選別效果。
11、由于磁性物在筒體中可吸附區域變大，因此可增加高壓水沖洗，使物料淘洗干凈，避免夾帶，且不擔心跑尾。
12、設備前后均設有轉動鉸鏈，可根據物料調整設備傾角，以便調整礦漿在設備內的流速。
13、選別磁區面積大，是傳統磁選的1.5-1.8倍，吸附效果更好。
14、變頻調速，不但節能，而且可以根據不同物料做出轉速調整。
15、無主軸，軸承以拖輪式出現，維護簡單、成本低。
高梯度變場強自動磁選機規格與型號
|
型號 |
筒體尺寸 |
筒表面磁場感應強度（GS） |
處理能力（m3/h) |
電機功率（KW） |
筒體轉速（r/min) |
備注 |
|
筒徑×筒長（mm) |
入料口---出料口 |
|||||
|
CNBT-612 |
600×1200 |
2000--7500 |
5--10 |
4 |
0--60 |
|
|
CNBT-615 |
600×1500 |
2000--7500 |
5--15 |
5.5 |
0--60 |
|
|
CNBT-620 |
600×2000 |
2000--7500 |
5--20 |
5.5 |
0--60 |
|
|
CNBT-820 |
800×2000 |
2000--7500 |
10--50 |
7.5 |
0--60 |
|
|
CNBT-825 |
800×2500 |
2000--7500 |
15--70 |
7.5 |
0--60 |
|
|
CNBT-1025 |
1000×2500 |
2000--7500 |
30--100 |
11 |
0--60 |
|
|
CNBT-1030 |
1000×3000 |
2000--7500 |
40--150 |
11 |
0--60 |
|
|
CNBT-1230 |
1200×3000 |
2000--7500 |
60--200 |
15 |
0--60 |
|
|
CNBT-1235 |
1200×3500 |
2000--7500 |
70--260 |
18 |
0--60 |
|
（表二）變場強高梯度磁選機規格與型號
|
型號 |
筒體尺寸 |
筒表面磁場感應強度（GS） |
處理能力（m3/h) |
電機功率（KW） |
筒體轉速（r/min) |
備注 |
|
筒徑×筒長（mm) |
入料口---出料口 |
|||||
|
CBM-820 |
800×2000 |
1800--5000 |
50--160 |
5.5 |
0--60 |
|
|
CBM-1025 |
1000×2500 |
1800--5000 |
70--240 |
7.5 |
0--60 |
|
|
CBM-1030 |
1000×3000 |
1800--5000 |
100--320 |
11 |
0--60 |
|
|
CBM-1230 |
1200×3000 |
1800--5000 |
120--360 |
15 |
0--60 |
|
|
CBM-1236 |
1200×3600 |
1800--5000 |
150--400 |
18 |
0--60 |
|
(表三）內磁漸變磁場磁選機規格與型號
|
型號 |
筒體尺寸 |
筒表面磁場感應強度（GS） |
處理能力（m3/h) |
電機功率（KW） |
筒體轉速（r/min) |
備注 |
|
|
|
|||||
|
筒徑×筒長（mm) |
入料口---出料口 |
|||||
|
CNBTC-820 |
800×2000 |
1500--5000 |
60--150 |
5.5 |
0--60 |
|
|
CNBTC-1025 |
1000×2500 |
1500--5000 |
120--280 |
7.5 |
0--60 |
|
|
CNBTC-1030 |
1000×3000 |
1500--5000 |
150--320 |
11 |
0--60 |
|
|
CNBTC-1230 |
1200×3000 |
1500--5000 |
210--430 |
15 |
0--60 |
|
|
CNBTC-1236 |
1200×3600 |
1500--5000 |
260--480 |
22 |
0--60 |
|
|
CNBTC-1545 |
1200×3600 |
1500--5000 |
400--800 |
37 |
0--60 |
|
（表四）精選螺旋磁選機規格與型號
|
型號 |
筒體尺寸 |
筒表面磁場感應強度（GS） |
處理能力 |
電機功率（KW） |
筒體轉速（r/min) |
備注 |
|
|
筒徑×筒長（mm) |
T/H |
m3/h |
|||||
|
CWX-625 |
600×2500 |
2400 |
10--25 |
30--75 |
11 |
0--60 |
|
|
CWX-830 |
800×3000 |
2400 |
25--60 |
75--180 |
15 |
0--60 |
|
|
CWX-1030 |
1000×3000 |
2400 |
50--80 |
150--240 |
18 |
0--60 |
|
|
CWX-1036 |
1000×3600 |
2400 |
60--90 |
170--270 |
22 |
0--60 |
|
|
CWX-1230 |
1200×3000 |
2400 |
80--120 |
210--360 |
30 |
0--60 |
|
|
CWX-1240 |
1200×4000 |
2400 |
100--140 |
240--420 |
37 |
0--60 |
|
（表五）精選磁選機規格與型號
|
型號 |
筒體尺寸 |
筒表面磁場感應強度（GS） |
處理能力（m3/h) |
電機功率（KW） |
筒體轉速（r/min) |
備注 |
|
筒徑×筒長（mm) |
入料口---出料口 |
|||||
|
CNBTJ-820 |
800×2000 |
1200--3000 |
60--150 |
5.5 |
0--60 |
|
|
CNBTJ-1025 |
1000×2500 |
1200--3000 |
120--240 |
7.5 |
0--60 |
|
|
CNBTJ-1030 |
1000×3000 |
1200--3000 |
150--300 |
11 |
0--60 |
|
|
CNBTJ-1230 |
1200×3000 |
1200--3000 |
200--360 |
15 |
0--60 |
|
|
CNBTJ-1236 |
1200×3600 |
1200--3000 |
220--400 |
22 |
0--60 |
|
|
CNBTJ-1545 |
1500×4500 |
1200--3000 |
350--600 |
37 |
0--60 |
|
（表六）強磁尾礦回收磁選機規格與型號
|
型號 |
筒體尺寸 |
筒表面磁場感應強度（GS） |
處理能力（m3/h) |
電機功率（KW） |
筒體轉速（r/min) |
備注 |
|
筒徑×筒長（mm) |
入料口---出料口 |
|||||
|
CNBW-820 |
800×2000 |
1500--5000 |
80--160 |
5.5 |
0--60 |
|
|
CNBW-1025 |
1000×2500 |
1500--5000 |
130--280 |
7.5 |
0--60 |
|
|
CNBW-1030 |
1000×3000 |
1500--5000 |
160--340 |
11 |
0--60 |
|
|
CNBW-1230 |
1200×3000 |
1500--5000 |
210--450 |
15 |
0--60 |
|
|
CNBW-1236 |
1200×3600 |
1500--5000 |
260--500 |
22 |
0--60 |
|
|
CNBW-1545 |
1500×4500 |
1500--5000 |
400--800 |
37 |
0--60 |
|
