應用范圍：
方盤（圓盤）自冷電磁除鐵器，廣泛用于煤礦、發電廠、冶金、耐火、水泥、焦化廠、煤碼頭等行業
技術特點：
1. 磁路采用計算機模擬設計，透磁深大，磁力強。
2. 內部采用電工專用樹脂澆注，自冷式全密封結構，防塵、防雨、耐腐蝕。
3. 波翅型散熱片，使散熱面積大大增加，有控制了溫升。
4. 可有吸除混雜在非磁性物料中0.1-50公斤的鐵磁性物質。
主要技術參數：
|
型號 參數 項目 |
冷卻方式 |
適用 帶寬 mm |
額定懸 掛高度 H mm |
額定高度處 磁感應強度 mT |
勵磁功率KW |
主 要 尺 寸 mm |
重量 kg |
|||||
|
A |
B |
C |
D |
E |
F |
|||||||
|
RCDB-6 |
自然冷卻 |
650 |
200 |
≥70 |
≤3 |
928 |
860 |
494 |
675 |
675 |
400 |
780 |
|
RCDB-8 |
800 |
250 |
≥70 |
≤4.5 |
1118 |
1050 |
554 |
900 |
900 |
514 |
1220 |
|
|
RCDB-10 |
1000 |
300 |
≥70 |
≤6.5 |
1318 |
1250 |
565 |
1000 |
1000 |
514 |
1915 |
|
|
RCDB-12 |
1200 |
350 |
≥70 |
≤8.5 |
1598 |
1500 |
696 |
1210 |
1000 |
681 |
3000 |
|
|
RCDB-14 |
1400 |
400 |
≥70 |
≤10 |
1798 |
1700 |
835 |
1350 |
1350 |
867 |
4500 |
|
|
RCDB-16 |
1600 |
450 |
≥70 |
≤14.5 |
2005 |
1900 |
1015 |
1470 |
1550 |
947 |
5820 |
|
|
RCDB-18 |
1800 |
500 |
≥70 |
≤16.5 |
2207 |
2100 |
1150 |
1550 |
1800 |
1100 |
7860 |
|
RCDA- T超強電磁除鐵器參數：
|
型號 參數 項目 |
適用 帶寬 mm |
冷卻方式 |
額定懸 掛高度 H mm |
額定高度處 磁感應強度 mT |
勵磁功率KW |
主 要 尺 寸 mm |
重量 kg |
|
|
A×B×C |
||||||||
|
RCDB-6 |
T1 |
650 |
自然冷卻 |
200 |
90 |
3 |
978×920×600 |
800 |
|
T2 |
120 |
4.5 |
978×920×670 |
1050 |
||||
|
T3 |
150 |
7.2 |
1048×870×700 |
1600 |
||||
|
RCDB-8 |
T1 |
800 |
250 |
90 |
5 |
1118×1050×640 |
1520 |
|
|
T2 |
120 |
6.5 |
1118×1050×640 |
1910 |
||||
|
T3 |
150 |
10.0 |
1118×1050×700 |
2380 |
||||
|
RCDB-10 |
T1 |
1000 |
300 |
90 |
7.0 |
1318×1250×665 |
2320 |
|
|
T2 |
120 |
8.0 |
1318×1250×705 |
2980 |
||||
|
T3 |
150 |
12.0 |
1318×1250×755 |
3450 |
||||
|
RCDB-12 |
T1 |
1200 |
350 |
90 |
9.0 |
1598×1500×805 |
3240 |
|
|
T2 |
120 |
12.0 |
1598×1500×845 |
4250 |
||||
|
T3 |
150 |
18 |
1598×1500×905 |
5260 |
||||
|
RCDB-14 |
T1 |
1400 |
400 |
90 |
10.0 |
1798×1700×950 |
4530 |
|
|
T2 |
120 |
12 |
1798×1500×980 |
6120 |
||||
|
T3 |
150 |
19 |
1798×1700×1030 |
7150 |
||||
|
型號 參數 項目 |
適用 帶寬 mm |
冷卻方式 |
額定懸 掛高度 H mm |
額定高度處 磁感應強度 mT |
勵磁功率KW |
主 要 尺 寸 mm |
重量 kg |
|
|
A×B×C |
||||||||
|
RCDB-16 |
T1 |
1600 |
自然冷卻 |
450 |
90 |
15.6 |
2005×1900×1100 |
5980 |
|
T2 |
120 |
16.5 |
2005×1900×1150 |
7200 |
||||
|
T3 |
150 |
24 |
2005×1900×1190 |
9350 |
||||
|
RCDB-18 |
T1 |
1800 |
500 |
90 |
16.5 |
2207×2100×1210 |
8050 |
|
|
T2 |
120 |
24.0 |
2207×2100×1270 |
9500 |
||||
|
T3 |
150 |
26.0 |
2207×2100×1350 |
11200 |
||||
|
RCDB-20 |
T1 |
2000 |
550 |
90 |
21.5 |
2450×2350×1300 |
9800 |
|
|
T2 |
120 |
24.0 |
2450×2350×1350 |
12500 |
||||
|
T3 |
150 |
28.0 |
2450×2350×1390 |
15300 |
||||
|
RCDB-22 |
T1 |
2200 |
600 |
90 |
24.0 |
2650×2550×1340 |
13000 |
|
|
T2 |
120 |
28.5 |
2650×2550×1390 |
14500 |
||||
|
T3 |
150 |
38 |
2650×2550×1440 |
19000 |
||||
|
RCDB-24 |
T1 |
2400 |
650 |
90 |
30.0 |
2850×2650×1360 |
15000 |
|
|
T2 |
120 |
40 |
2850×2650×1410 |
18000 |
||||
|
T3 |
150 |
46 |
2850×2650×1460 |
22000 |
||||

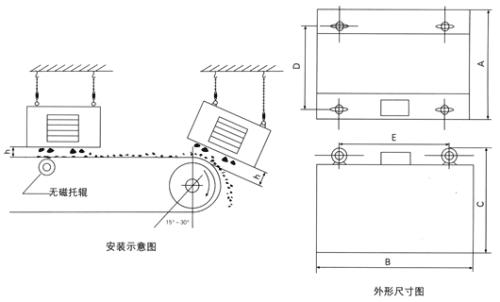

示意圖：
